Dobór przewodu do domofonu w bloku nie sprowadza się do jednego uniwersalnego modelu. Inaczej dobiera się kabel do klasycznej instalacji analogowej, inaczej do systemu cyfrowego, a jeszcze inaczej do wideodomofonu albo modernizacji starego pionu. W tym tekście pokazuję, jaki przewód sprawdza się najczęściej, kiedy lepiej sięgnąć po skrętkę, a kiedy po YTDY, oraz na co uważać przy długości trasy i pracy w części wspólnej budynku.
Najważniejsze wnioski przed wyborem przewodu do domofonu
- W blokach najczęściej wygrywa YTDY 6x0,5 lub 8x0,5 w instalacjach analogowych, bo daje sensowny zapas żył.
- W systemach cyfrowych i wideo trzeba patrzeć przede wszystkim na wymagania producenta, a nie na samą nazwę kabla.
- Przewód powinien być miedziany, o przekroju co najmniej około 0,5 mm², bez kombinowania z przypadkowymi zamiennikami.
- Im dłuższy pion i im więcej funkcji, tym większe znaczenie ma liczba żył, parowanie przewodów i odporność na zakłócenia.
- Do odcinków zewnętrznych i miejsc narażonych na wilgoć warto wybrać przewód z lepszą ochroną mechaniczną i środowiskową.
- Najczęstszy błąd to kupowanie kabla „na styk”, bez zapasu na dodatkowy przycisk, zamek, bramę albo przyszłą modernizację.
Jakie przewody rzeczywiście stosuje się w blokach
W budynkach wielorodzinnych nie ma jednej odpowiedzi dla wszystkich instalacji. W praktyce najczęściej spotykam trzy kierunki: klasyczny przewód teletechniczny do domofonu analogowego, skrętkę lub kabel parowany w systemach cyfrowych oraz przewód wskazany przez producenta przy wideodomofonie. To ważne, bo blok mieszkaniowy rzadko jest prostą, krótką instalacją z jedną słuchawką i jednym elektrozaczepem.
Jeżeli miałbym wskazać punkt startowy, to powiedziałbym tak: do prostych instalacji audio w bloku najczęściej wybiera się kabel wielożyłowy o przekroju około 0,5 mm². W praktyce oznacza to zwykle YTDY, czasem YTKSY albo inny przewód teletechniczny dopuszczony przez producenta systemu. W systemach bardziej rozbudowanych, zwłaszcza cyfrowych, liczba żył może być mniejsza, ale rośnie znaczenie parowania i zgodności z elektroniką.
Największy błąd początkujących instalatorów polega na założeniu, że „domofon to domofon” i każdy zadziała na byle czym. W bloku to nie działa. Pion idzie przez kilka kondygnacji, bywa prowadzony obok innych instalacji i często ma obsługiwać więcej niż samą rozmowę. Dlatego dobór przewodu trzeba czytać razem z typem systemu i warunkami montażu, a nie tylko z ceną za metr.
YTDY, YTKSY, UTP czy przewód 2-żyłowy
To sekcja, w której najłatwiej zgubić się w nazwach. Sam skrót na opakowaniu nie mówi jeszcze, czy kabel będzie dobry do konkretnego domofonu. Liczy się przede wszystkim konstrukcja żył, przekrój, liczba przewodów i to, czy dany system wymaga parowania sygnałów.
| Typ przewodu | Kiedy ma sens | Plusy | Ograniczenia |
|---|---|---|---|
| YTDY 4x0,5 | Proste instalacje analogowe, krótsze trasy, podstawowe funkcje | Tani, popularny, łatwy w montażu, czytelne oznaczenie żył | Ma mały zapas, w bloku szybko robi się zbyt ciasny, gdy dochodzi więcej funkcji |
| YTDY 6x0,5 | Typowy domofon w bloku, gdy chcesz bezpiecznego minimum | Daje lepszy zapas na wywołanie, otwieranie i dodatkowe opcje | Przy bardziej rozbudowanym systemie nadal może zabraknąć żył |
| YTDY 8x0,5 | Modernizacja pionu, większy blok, przyszłe doposażenie | Bezpieczny zapas, łatwiejsze przeróbki, mniej ryzyka przy zmianie funkcji | Grubszy, droższy i mniej wygodny w ciasnych korytach |
| YTKSY / UTP / skrętka | Systemy cyfrowe i wideo, jeśli producent dopuszcza taki kabel | Dobra odporność na zakłócenia, sensowne parowanie sygnałów | Nie wolno zakładać, że skrętka zawsze zastąpi inny przewód bez sprawdzenia instrukcji |
| Przewód z ochroną do warunków zewnętrznych | Odcinki narażone na wilgoć, chłód, uszkodzenia mechaniczne | Lepsza trwałość w trudnym środowisku | Zwykle kosztuje więcej i trzeba go dobrać świadomie, a nie „na oko” |
W dokumentacjach producentów często pojawia się minimum rzędu 0,5 mm² oraz zalecenie stosowania przewodów parowanych, skrętki albo przewodów teletechnicznych typu YTDY i YTKSY. To nie przypadek. W domofonie sygnały są niskonapięciowe, więc przewód musi mieć nie tylko odpowiedni przekrój, ale też sensowną geometrię i stabilne parametry na całej długości pionu.
Jeżeli miałbym wybrać jeden wariant „na spokojnie” do typowego bloku, bez wchodzenia jeszcze w konkretną markę elektroniki, postawiłbym na YTDY 6x0,5 jako minimum, a przy większym zapasie i modernizacji na YTDY 8x0,5. Taki wybór daje więcej swobody przy późniejszej wymianie unifonów, dołożeniu dodatkowego sterowania albo zmianie sposobu realizacji wywołania.
Jak dobrać kabel do analogowego, cyfrowego i wideo systemu
Najlepszy kabel do domofonu zależy od tego, z czym faktycznie pracuje instalacja. To brzmi banalnie, ale w blokach właśnie tutaj najczęściej popełnia się błąd: ktoś kupuje przewód pod nazwę urządzenia, zamiast pod architekturę systemu.
Instalacja analogowa

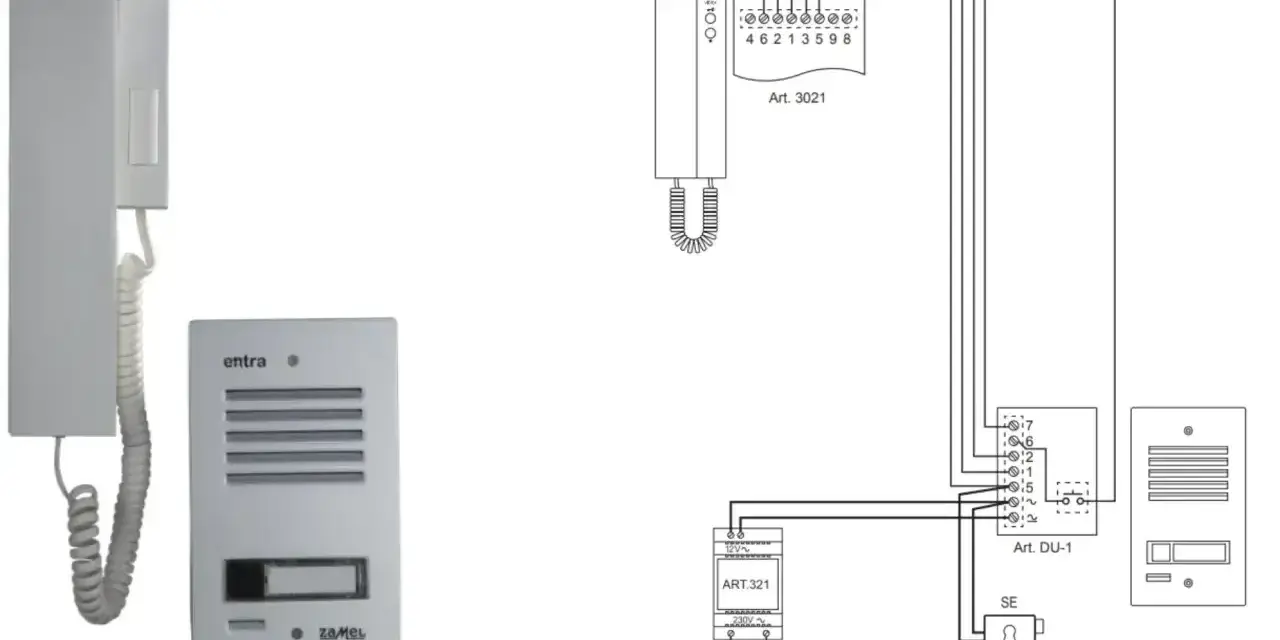

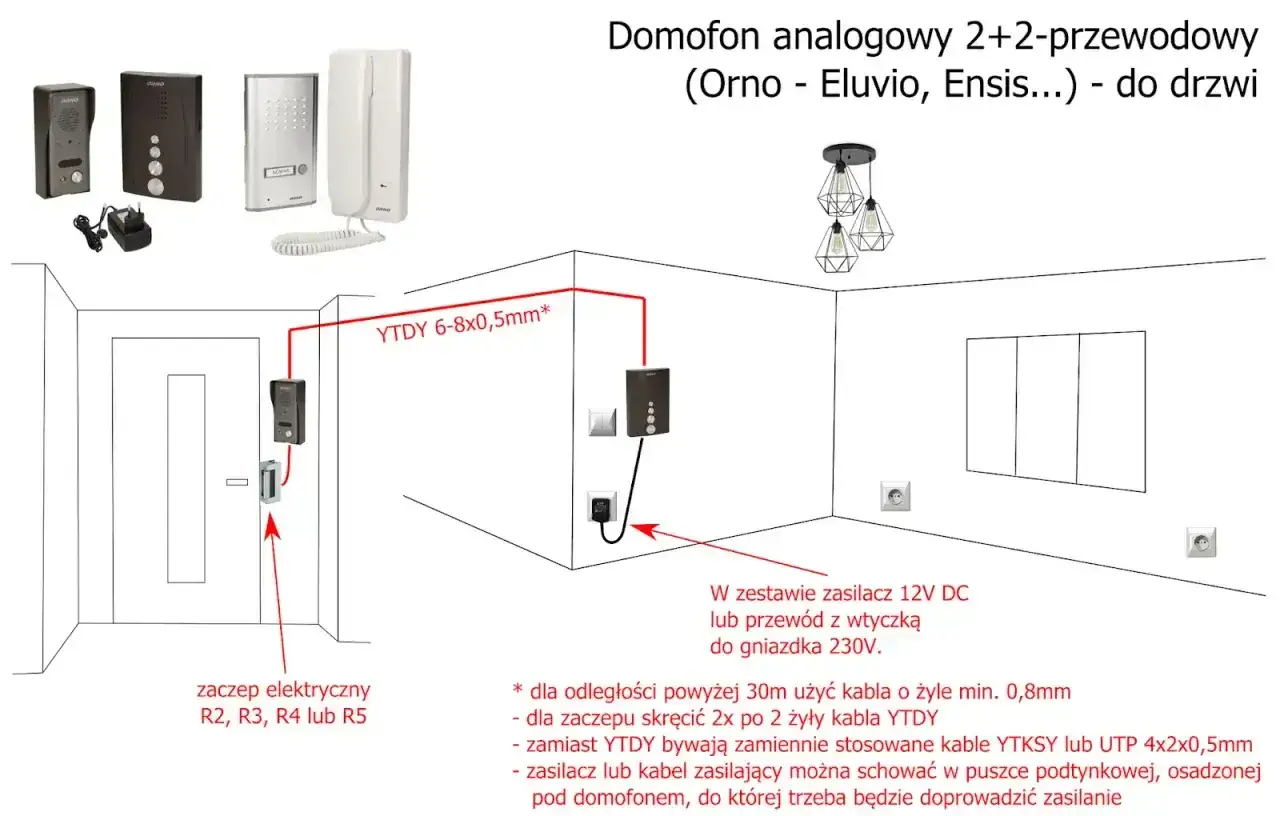

W klasycznym domofonie analogowym liczy się liczba żył i stabilność połączeń. W takim układzie najczęściej wybieram YTDY 6x0,5, a jeśli instalacja ma być bardziej odporna na przyszłe zmiany, to 8x0,5. Przy prostym systemie 4x0,5 też może zadziałać, ale w bloku bardzo szybko okazuje się zbyt ograniczający.
Analog ma tę zaletę, że jest przewidywalny i łatwy do serwisowania, ale tylko wtedy, gdy przewód nie jest dobrany „na styk”. Gdy pojawia się sterowanie bramą, dodatkowy przycisk, wspólne wejście lub bardziej rozbudowana kaseta, brak kilku żył zaczyna być realnym problemem, a nie teorią.
Instalacja cyfrowa
W systemach cyfrowych podejście jest inne. Często wystarcza mniej żył, ale za to przewód musi być zgodny z elektroniką i sposobem transmisji. Tu dobrze sprawdza się przewód parowany albo skrętka, o ile producent to dopuszcza. W praktyce widzę też, że instalatorzy chętnie zostawiają kabel 4-żyłowy nawet wtedy, gdy system startuje jako 2-przewodowy. To rozsądne, bo daje margines na późniejszą zmianę konfiguracji.
W bloku cyfrowy system bywa najwygodniejszy przy większej liczbie mieszkań, ale tylko pod warunkiem, że przewód został dobrany pod konkretny standard. Jeśli elektronika wymaga określonej impedancji lub parowania, zwykły przypadkowy kabel może powodować zakłócenia, opóźnienia albo problemy z wywołaniem.
Przeczytaj również: Jak wyciszyć domofon w bloku i cieszyć się ciszą w mieszkaniu
Wideodomofon
Przy wideodomofonie ostrożność musi być jeszcze większa. Tutaj nie wystarczy „jakiś czterożyłowy kabel”, bo sygnał wideo jest bardziej wrażliwy na jakość trasy, długość przewodu i zakłócenia. W jednym z nowszych systemów monitorowych producent podaje, że dla przewodu YTDY 4x0,5 bezpieczny dystans jest wyraźnie krótszy niż przy grubszym przekroju, a wraz ze wzrostem przekroju rośnie zasięg. To dobrze pokazuje zasadę: im dłuższa trasa, tym mniej improwizacji.
Do wideodomofonu w bloku nie traktowałbym UTP jak uniwersalnego zamiennika. Może działać, może działać dobrze, ale tylko wtedy, gdy producent systemu przewidział taki wariant. W przeciwnym razie oszczędność kilku złotych na metrze potrafi skończyć się wieloma godzinami szukania zakłóceń.
Długość trasy i zakłócenia, które psują jakość rozmowy
W bloku domofon pracuje w dużo trudniejszych warunkach niż w domu jednorodzinnym. Trzeba pokonać pion, czasem kilka rozdzielnic, szachty instalacyjne i odcinki prowadzone blisko innych przewodów. Właśnie dlatego długość trasy nie jest detalem, tylko jednym z głównych kryteriów wyboru przewodu.
W praktyce staram się pamiętać o trzech rzeczach. Po pierwsze, przewód nie powinien biec zbyt blisko instalacji energetycznej. Po drugie, im dłuższy odcinek, tym sensowniejszy jest większy przekrój lub lepsza konstrukcja parowana. Po trzecie, w systemach wideo i cyfrowych nie można lekceważyć zaleceń producenta co do długości i typu kabla.
| Orientacyjny przykład | Co pokazuje | Wniosek praktyczny |
|---|---|---|
| 4x0,5 mm² | Krótki dystans jest zwykle bezproblemowy | Dobry do prostych, krótszych połączeń, ale bez dużego zapasu |
| 4x0,38 mm² | Przewód lepszy na większą odległość niż cieńszy wariant | Jeśli trasa rośnie, sam „standardowy” kabel może nie wystarczyć |
| 4x1 mm² | Grubszy przewód daje wyraźnie większy margines pracy | Opłaca się tam, gdzie pion jest długi albo system ma więcej monitorów |
W jednej z instrukcji producent wideodomofonu pokazuje właśnie taki układ zasięgów: około 30 m przy cieńszym przewodzie, około 80 m przy średnim i nawet około 120 m przy grubszym. To nie jest uniwersalna norma dla każdego systemu, ale bardzo dobrze tłumaczy, dlaczego w blokach nie warto oszczędzać na przekroju i nie należy zakładać, że każdy kabel zadziała tak samo.
Do tego dochodzi jeszcze zakłócenie od zasilania i innych instalacji. W dokumentacjach zdarza się zalecenie utrzymania odstępu co najmniej 20 cm od przewodów energetycznych. Ja traktuję to jako rozsądny punkt odniesienia: jeśli tylko mogę, prowadzę trasę tak, by nie ocierała się o 230 V, bo potem łatwiej o trzaski, szumy i niestabilne wywołanie.
Najczęstsze błędy przy okablowaniu domofonu
W blokach najwięcej kłopotów wynika nie z samego urządzenia, tylko z kabla i sposobu jego ułożenia. To akurat dobra wiadomość, bo wiele problemów da się przewidzieć na etapie zakupów.
- Kupowanie zbyt małej liczby żył - klasyczny błąd. Na początku wystarcza, a po roku brakuje przewodu na dodatkową funkcję albo wymianę kasety.
- Stosowanie przypadkowego zamiennika - przewód „podobny” nie zawsze ma te same parametry. W domofonie to bywa różnica między stabilną pracą a ciągłymi zakłóceniami.
- Ignorowanie zaleceń producenta - szczególnie w systemach cyfrowych i wideo, gdzie typ kabla ma znaczenie większe niż sama liczba żył.
- Prowadzenie trasy zbyt blisko zasilania - szum, spadki jakości rozmowy i kłopotliwe wywołanie pojawiają się szybciej, niż wielu osobom się wydaje.
- Łączenie starego i nowego okablowania bez kontroli - pozornie działa, ale awaria wraca przy pierwszym większym obciążeniu lub wilgoci.
- Brak zapasu na końcówkach - jeśli przewód jest docięty „na styk”, każda późniejsza zmiana robi się trudna i ryzykowna.
W blokach dochodzi jeszcze jeden praktyczny problem: instalacja jest wspólna, więc awaria jednego odcinka potrafi utrudnić życie wielu lokatorom. Dlatego lepiej od razu zrobić trasę porządnie, niż wracać do niej po pierwszych skargach z klatki.
Co zrobić przy modernizacji starego pionu
Modernizacja starego domofonu w bloku to sytuacja, w której rozsądek liczy się bardziej niż marketing producenta. Jeżeli istniejący przewód jest miedziany, ma ciągłość, nie jest uszkodzony mechanicznie i ma wystarczającą liczbę żył, często da się go wykorzystać ponownie. To szczególnie opłacalne wtedy, gdy trzeba wymienić tylko elektronikę albo unifony.
Jeżeli jednak kabel ma spękaną izolację, jest przypadkowy, ma ślady korozji albo został prowizorycznie przedłużony, ja raczej nie ryzykowałbym zostawiania go „na próbę”. W bloku taka oszczędność szybko wychodzi bokiem, bo naprawa robi się trudniejsza niż położenie nowego odcinka.
W modernizacjach lubię też zostawiać zapas dwóch żył. To drobiazg, który później bardzo ułatwia życie przy rozbudowie systemu, wymianie panelu albo dołożeniu dodatkowej funkcji. W budynku wielorodzinnym to zwykle najlepsza forma ubezpieczenia od przyszłych przeróbek.
Gdybym dziś okablowywał blok od zera
Jeżeli nie znałbym jeszcze finalnego modelu urządzenia, a inwestor oczekiwałby instalacji, która nie zablokuje późniejszych zmian, wybrałbym rozwiązanie z zapasem. W typowym bloku oznacza to przede wszystkim przewód miedziany, o przekroju około 0,5 mm², ale z większą liczbą żył niż minimum wymagane „na dziś”.
- Do klasycznego systemu analogowego: YTDY 6x0,5, a przy większym zapasie YTDY 8x0,5.
- Do systemu cyfrowego: przewód parowany lub skrętka dopuszczona przez producenta, najlepiej z dodatkową rezerwą żył.
- Do wideodomofonu: kabel wskazany w dokumentacji urządzenia, bez zgadywania i bez zamienników „prawie takich samych”.
- Do odcinków zewnętrznych: przewód odporny na wilgoć i warunki mechaniczne, nie zwykły kabel prowadzony na siłę przez trudną trasę.
To podejście jest praktyczne, bo w bloku instalacja prawie nigdy nie zostaje taka sama na zawsze. Zmienia się panel, zmieniają się unifony, pojawia się wideodomofon albo dodatkowe sterowanie i wtedy zapas żył przestaje być „nadmiarowy”, a staje się po prostu potrzebny.
Jak nie kupić kabla, który zablokuje montaż
Przed zakupem sprawdzam zawsze cztery rzeczy: typ systemu, długość trasy, liczbę potrzebnych funkcji i zalecenia producenta urządzenia. Dopiero potem wybieram kabel. Taki porządek oszczędza czas, pieniądze i nerwy, zwłaszcza kiedy instalacja ma obsługiwać cały pion, a nie tylko jeden lokal.
Jeśli miałbym zostawić jedną praktyczną radę, byłaby bardzo prosta: lepiej kupić przewód z sensownym zapasem niż później kombinować z przedłużkami i prowizorką. W bloku to właśnie przewód, a nie sam aparat, najczęściej decyduje o tym, czy domofon działa stabilnie przez lata. I to jest chyba najuczciwsza odpowiedź na wybór kabla do takiej instalacji.
