W mieszkaniu w bloku „bezpieczniki” potrafią oznaczać kilka różnych urządzeń i właśnie od tego zaczyna się dobra diagnoza. W praktyce patrzę na to tak: liczy się nie tylko amperaż, ale też rodzaj zabezpieczenia, układ rozdzielnicy i stan samej instalacji, bo to one decydują o bezpieczeństwie i o tym, czy obwód będzie działał bez fałszywych wyłączeń. Ten tekst wyjaśnia, jakie rozwiązania są dziś najczęściej spotykane, jak czytać oznaczenia i kiedy trzeba wezwać elektryka zamiast zgadywać.
Najkrócej w mieszkaniu liczy się nie tylko amperaż, ale też typ zabezpieczenia
- W mieszkaniu spotkasz zwykle wyłączniki nadprądowe, różnicowoprądowe i czasem wyłączniki łączone RCBO.
- Najczęstsze wartości to B10 i B16, a w starszych instalacjach także wkładki topikowe.
- Różnicówka 30 mA chroni przede wszystkim przed porażeniem, a nie przed przeciążeniem obwodu.
- Charakterystyka B pasuje do typowych obwodów domowych, a C do odbiorników z większym prądem rozruchowym.
- Nie podnosi się wartości zabezpieczenia „na siłę” bez sprawdzenia przewodów i pomiarów.
- W starszym bloku brak opisu obwodów, RCD i śladów modernizacji to sygnał ostrzegawczy przed zakupem lub remontem.

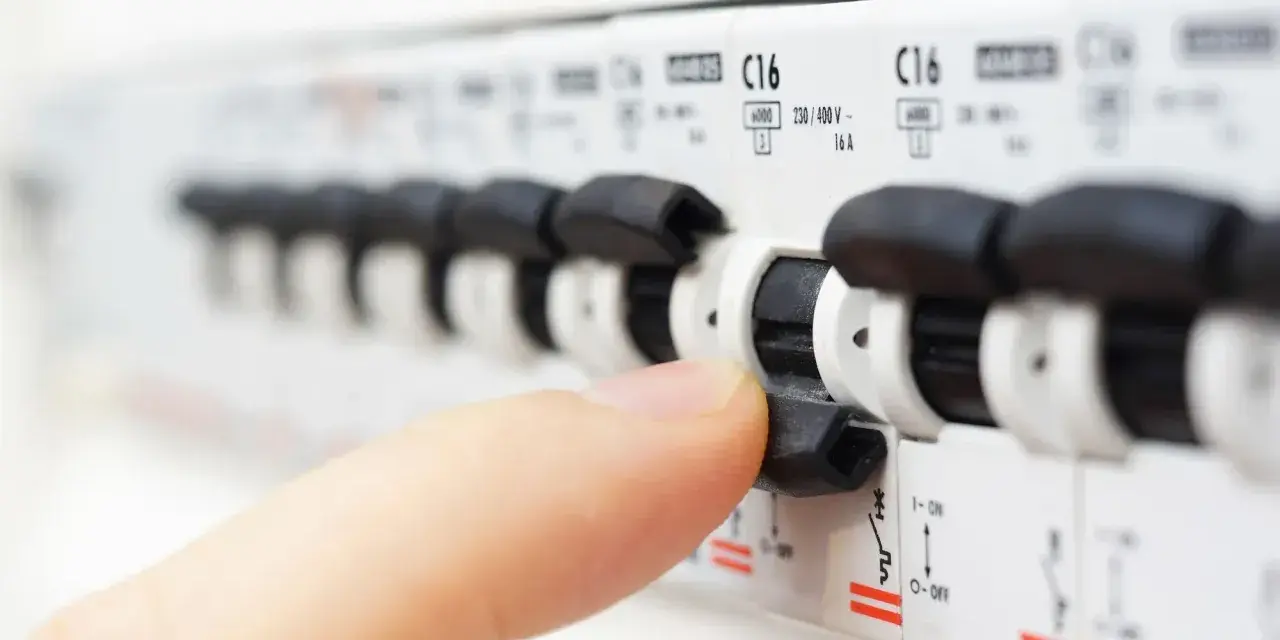

Jakie zabezpieczenia zwykle spotkasz w rozdzielnicy mieszkania
Jeśli otwieram rozdzielnicę w mieszkaniu, zwykle widzę trzy grupy elementów. Pierwsza to wyłączniki nadprądowe, czyli aparaty, które chronią instalację przed przeciążeniem i zwarciem. Druga to wyłączniki różnicowoprądowe, potocznie nazywane różnicówkami, które reagują na upływ prądu do ziemi. Trzecia grupa to RCBO, czyli urządzenia łączące obie funkcje w jednym module.
W starszych blokach wciąż można trafić na bezpieczniki topikowe, często nazywane korkami albo wkładkami. To starsze rozwiązanie, które po zadziałaniu wymaga wymiany wkładki, a nie prostego resetu dźwigni. Sam wygląd rozdzielnicy nie mówi jeszcze wszystkiego, ale od razu podpowiada, z jakim pokoleniem instalacji mamy do czynienia.
Ja rozróżniam to bardzo praktycznie: nadprądowy chroni przewody przed zbyt dużym prądem, różnicówka chroni ludzi i ogranicza skutki uszkodzeń doziemnych, a RCBO daje oba te zabezpieczenia dla jednego obwodu. Dzięki temu łatwiej zrozumieć, dlaczego jeden „bezpiecznik” wybija przy czajniku, a inny przy wilgotnej pralce. Gdy to uporządkujemy, od razu prościej przejść do konkretnych wartości i oznaczeń.
Jakie wartości najczęściej mają bezpieczniki w mieszkaniu
W mieszkaniu w bloku najczęściej chodzi nie o jeden „główny bezpiecznik”, tylko o zestaw kilku zabezpieczeń przypisanych do różnych obwodów. W praktyce najczęściej spotykam charakterystyki B i, rzadziej, C. Sam amperaż trzeba czytać razem z przekrojem przewodów i przeznaczeniem obwodu, bo dopiero wtedy liczby coś znaczą.
| Rodzaj zabezpieczenia | Typowa wartość | Gdzie najczęściej się pojawia | Co to oznacza w praktyce |
|---|---|---|---|
| Wyłącznik nadprądowy B6 | 6 A | Część obwodów oświetleniowych, drobne obciążenia | Niższy zapas prądu, zwykle w instalacjach o mniejszych wymaganiach |
| Wyłącznik nadprądowy B10 | 10 A | Oświetlenie, lekkie obwody pomocnicze | Przy 230 V daje około 2,3 kW mocy teoretycznej |
| Wyłącznik nadprądowy B16 | 16 A | Gniazda ogólne, część kuchni, sprzęt domowy | Przy 230 V to około 3,68 kW mocy teoretycznej |
| Wyłącznik nadprądowy C16 | 16 A | Obwody z większym prądem rozruchowym | Nie jest „mocniejszym B16”, tylko ma inną czułość na chwilowe udary prądowe |
| Wyłącznik nadprądowy C20 | 20 A | Wybrane, dobrze zaprojektowane obwody o większym obciążeniu | Stosuje się go tylko wtedy, gdy przewody i projekt to dopuszczają |
| Różnicówka | 30 mA | Ochrona przeciwporażeniowa w obwodach mieszkalnych | To najczęstsza czułość w mieszkaniu, bo ma chronić użytkownika |
| Różnicówka | 100 mA lub 300 mA | Ochrona przeciwpożarowa lub zabezpieczenie główne w wybranych układach | W mieszkaniu rzadziej jest jedyną ochroną końcowych obwodów |
| Zasilanie mieszkania | 25 A, 32 A lub 40 A | Główne zabezpieczenie lokalu lub zasilanie z szafki licznikowej | Wartość zależy od przydziału mocy i konstrukcji instalacji budynku |
Jeżeli patrzę na instalację w mieszkaniu z lat wcześniejszych, najczęściej widzę B10 dla oświetlenia i B16 dla gniazd. To sensowny, klasyczny układ, ale nie oznacza jeszcze, że można go bezmyślnie kopiować w nowym remoncie. Największy błąd to zamiana B10 na B16 tylko po to, żeby „nie wybijało”, bez sprawdzenia przewodów i sposobu ułożenia instalacji.
W dokumentacji Schneider Electric charakterystyka B jest opisywana jako zakres 3-5-krotności prądu znamionowego, a C jako 5-10-krotności. To tłumaczy, dlaczego B dobrze pasuje do typowych obwodów domowych, a C bywa potrzebna tam, gdzie urządzenie ma większy prąd rozruchowy. Następny krok to umieć rozpoznać te oznaczenia bez zgadywania.
Jak odczytać oznaczenia na bezpieczniku i co one znaczą
Na obudowie aparatu widzę zwykle kilka skrótów, które na pierwszy rzut oka wyglądają technicznie, ale są bardzo konkretne. Wystarczy je raz uporządkować, żeby rozdzielnica przestała być tajemnicą. To właśnie te symbole mówią, czy dany element nadaje się do zwykłego mieszkania, czy raczej do obwodu o specjalnych wymaganiach.
| Oznaczenie | Znaczenie | Praktyczny sens w mieszkaniu |
|---|---|---|
| B | Charakterystyka dla typowych obciążeń domowych | Najczęstszy wybór do oświetlenia i gniazd w mieszkaniach |
| C | Charakterystyka dla większych prądów rozruchowych | Przydaje się przy odbiornikach z chwilowym udarem prądowym, ale nie zawsze jest potrzebna |
| 30 mA | Prąd różnicowy zadziałania | Typowa czułość ochrony przeciwporażeniowej w mieszkaniu |
| 6 kA lub 10 kA | Zdolność wyłączania prądu zwarciowego | Im wyższa wartość, tym większy zapas przy ciężkich warunkach zwarciowych |
| 1P+N, 2P, 4P | Liczba torów lub biegunów | Mówi, ile przewodów i faz rozłącza aparat oraz jak jest zbudowany układ ochrony |
| Typ A | Różnicówka reagująca także na pulsujący prąd stały | Dobry wybór do obwodów z elektroniką, pralką, zmywarką, LED-ami i podobnymi odbiornikami |
| Typ AC | Starszy typ różnicówki, czuły na prąd przemienny | Bywa spotykany w starszych rozdzielnicach, ale nie jest dziś moim pierwszym wyborem |
Jeśli mam wskazać jedną rzecz, na którą warto patrzeć przy nowocześniejszej instalacji, to właśnie typ różnicówki. Typ A lepiej pasuje do mieszkania, bo dzisiejsze AGD i elektronika generują inne przebiegi niż dawniej. Typ B zostawiam raczej dla układów specjalnych, na przykład przy ładowarce EV albo instalacji PV, a nie jako standardowy element zwykłego lokalu. Z tych oznaczeń wynika też, dlaczego nie każde wyłączenie ma tę samą przyczynę.
Dlaczego bezpiecznik wybija i co to mówi o instalacji
Gdy zabezpieczenie zadziała, traktuję to jako informację diagnostyczną, a nie irytujący przypadek. Inaczej reaguje przeciążenie, inaczej zwarcie, a jeszcze inaczej upływ prądu do ziemi. To rozróżnienie jest ważniejsze niż sam fakt, że „prąd zniknął”.
- Przeciążenie pojawia się wtedy, gdy na jednym obwodzie jest po prostu za dużo odbiorników. Klasyczny przykład to czajnik, mikrofalówka i ekspres na jednej linii z gniazdami, które nie były do tego przewidziane.
- Zwarcie oznacza bardzo nagły, niebezpieczny wzrost prądu. W praktyce zabezpieczenie reaguje od razu, a przyczyną bywa uszkodzony przewód, gniazdo albo urządzenie.
- Upływ prądu to domena różnicówki. Pojawia się przy wilgoci, uszkodzonej izolacji, awarii grzałki albo kiedy część prądu „ucieka” inną drogą niż powinna.
Jeśli wyłącza się ten sam obwód po włączeniu kilku urządzeń naraz, najczęściej problemem nie jest sam bezpiecznik, tylko sposób podziału instalacji. Jeżeli wybija różnicówka po podłączeniu konkretnego sprzętu, przyczyny szukam raczej w urządzeniu lub w wilgoci niż w „za słabym” amperażu. I właśnie dlatego nie podnoszę wartości zabezpieczenia na ślepo tylko po to, żeby przestało wybijać.
W mieszkaniu to rozróżnienie ma realny sens: przeciążony obwód wymaga lepszej organizacji, a zwarcie lub upływ prądu wymaga usunięcia usterki. Kolejna sekcja pokazuje, jak podejść do doboru zabezpieczeń rozsądnie, bez ryzyka dla instalacji.
Jak dobrać zabezpieczenia do mieszkania i kiedy nie eksperymentować
Ja zaczynam od przewodów, a nie od samej rozdzielnicy. To ważne, bo zabezpieczenie ma chronić instalację, więc musi być dopasowane do tego, co już jest w ścianach. W starym bloku, gdzie instalacja była modernizowana częściowo albo wcale, najczęściej trzeba sprawdzić więcej niż tylko opis na obudowie.
- Sprawdzam przekrój przewodów i ich stan. W mieszkaniach często spotyka się obwody oświetleniowe na 1,5 mm² i gniazdowe na 2,5 mm², ale sam przekrój nie wystarczy, bo liczy się też sposób ułożenia przewodu, długość obwodu i stan połączeń.
- Rozdzielam obwody logicznie. Osobne zabezpieczenie dla oświetlenia, kuchni, łazienki, pralki, zmywarki czy piekarnika daje większą kontrolę i ogranicza sytuacje, w których jeden drobny problem gasi pół mieszkania.
- Dobieram charakterystykę do obciążenia. B jest naturalnym wyborem do typowych obwodów domowych, C rozważam tylko wtedy, gdy instalacja i odbiorniki tego wymagają.
- Stosuję ochronę różnicowoprądową 30 mA na obwodach, gdzie liczy się bezpieczeństwo użytkownika, zwłaszcza w łazience, kuchni i przy gniazdach ogólnych. Przy bardziej wymagających układach lepiej działa podział na kilka RCD albo RCBO.
- Zlecam pomiary po montażu. Bez nich można mieć ładną rozdzielnicę, ale nie mieć pewności, że pętla zwarcia, izolacja i zadziałanie różnicówki są prawidłowe.
Jeżeli mam pod ręką starszą instalację aluminiową albo układ dwuprzewodowy, nie traktuję wymiany samego automatu jako remedium. W takich przypadkach problemem bywa cała infrastruktura, a nie wyłącznie jeden aparat. Modernizacja rozdzielnicy bez oceny przewodów to półśrodek, który czasem daje złudzenie poprawy, ale nie rozwiązuje ryzyka.
Dobrym kompromisem w mieszkaniu po modernizacji jest podział na kilka obwodów z osobnymi zabezpieczeniami i różnicówkami, zamiast jednego dużego „zbiorczego” układu. Dzięki temu awaria jednej zmywarki czy jednego gniazda nie wyłącza całego lokalu. Z perspektywy osoby kupującej mieszkanie to już sygnał, że warto zajrzeć do rozdzielnicy przed podpisaniem umowy.
Co sprawdzam w rozdzielnicy przed zakupem mieszkania w bloku
Przy oględzinach mieszkania rozdzielnica mówi mi więcej niż świeżo pomalowana ściana. Jeśli jest uporządkowana, opisana i ma sensowny zestaw zabezpieczeń, traktuję to jako dobry znak. Jeśli wygląda przypadkowo, stary blok może wymagać większego budżetu na doprowadzenie instalacji do współczesnego poziomu.
- Czy są różnicówki 30 mA i czy nie zabezpieczają całego mieszkania w sposób zbyt „zbiorczy”.
- Czy obwody są opisane. Brak opisów to drobiazg tylko z pozoru, bo później utrudnia awarie, remont i serwis.
- Czy kuchnia i łazienka mają osobne obwody. To jeden z najważniejszych sygnałów, że instalacja była przemyślana.
- Czy widać ślady przegrzania, nadtopienia albo przebarwień przy zaciskach. Tego nie ignoruję, bo to już nie jest kosmetyka.
- Czy instalacja ma przewód ochronny PE. Jeśli gniazda są stare i dwużyłowe, modernizacja może być większa, niż sugeruje sprzedający.
- Czy istnieje protokół pomiarów. Dla mnie to bardzo konkretna przewaga, bo potwierdza, że instalacja została sprawdzona, a nie tylko „wygląda na dobrą”.
W praktyce przy zakupie mieszkania w bloku nie patrzę wyłącznie na liczbę modułów w rozdzielnicy, ale na całość: wiek instalacji, podział obwodów, obecność różnicówek i stan elementów widocznych na pierwszy rzut oka. Jeśli coś budzi wątpliwości, traktuję to jako argument do dokładniejszego przeglądu albo negocjacji zakresu prac. Dobrze dobrane zabezpieczenia nie są dodatkiem do mieszkania, tylko częścią jego realnej wartości użytkowej.
