W bloku z klasyczną instalacją analogową najczęściej chodzi o to, jak podłączyć domofon w bloku 6 żył, bez zgadywania, które przewody odpowiadają za rozmowę, wywołanie i otwieranie drzwi. Z mojego doświadczenia najwięcej czasu zabiera nie samo dokręcanie śrub, tylko rozpoznanie żył i dopasowanie unifonu do konkretnego układu. Poniżej pokazuję prostą kolejność działań, typowe oznaczenia zacisków, najczęstsze pomyłki i sposób sprawdzenia, czy wszystko działa tak, jak powinno.
Najważniejsze informacje przed podłączeniem unifonu
- Instalacja 6-żyłowa w bloku to zwykle analogowy system wielożyłowy z osobnymi przewodami dla masy, wywołania, głośnika, mikrofonu i otwierania drzwi.
- Nie kieruj się samym kolorem przewodów, bo w starszych budynkach nie ma jednego standardu oznaczeń.
- Do takiego pionu wybieraj unifon analogowy wielożyłowy, najlepiej uniwersalny, z możliwością ustawienia zworek.
- Przed odłączeniem starego aparatu zrób zdjęcie podłączenia i opisz każdą żyłę.
- Po montażu sprawdź trzy rzeczy: dzwonek, rozmowę i otwieranie drzwi.
- Jeśli nie masz starego układu do porównania albo kilka mieszkań ma ten sam problem, rozsądniej wezwać serwis niż przepinać przewody po omacku.
Czym jest instalacja 6-żyłowa i kiedy masz z nią do czynienia
W praktyce chodzi o klasyczny, analogowy domofon w bloku, w którym każda podstawowa funkcja ma osobny przewód. Najczęściej są to: masa, wywołanie, tor głośnika, tor mikrofonu oraz obwód zaczepu, czasem rozdzielony na dwa zaciski. To właśnie dlatego taki system bywa wygodniejszy przy wymianie niż przypadkowo wyglądająca „plątanina kabli” - funkcje są rozdzielone, więc da się je odtworzyć, o ile nie pomylisz połączeń.
Kolor izolacji nie jest tu żadnym pewnym drogowskazem. W jednych blokach czerwony przewód odpowiada za wywołanie, w innych za głośnik, a czasem nie odpowiada za nic, bo ktoś wcześniej robił naprawę po swojemu. Dlatego zawsze patrzę na oznaczenia zacisków w starym unifonie albo w instrukcji nowego aparatu, nie na przypadkową kolorystykę.
| Funkcja | Do czego służy | Najczęstsze oznaczenia na unifonie | Na co uważać |
|---|---|---|---|
| Masa | Wspólny punkt odniesienia dla instalacji | MASA, GND, -, 0L | Nie mylić z przewodem głośnika lub mikrofonu |
| Wywołanie | Powoduje dzwonienie w mieszkaniu | WYWOŁANIE, RING, CA | Bez tej żyły aparat może działać w rozmowie, ale nie zadzwoni |
| Głośnik | Przesyła dźwięk z klatki do słuchawki | GŁOŚNIK, SPK, SU | Pomylony z mikrofonem daje odwrócony lub nieczytelny dźwięk |
| Mikrofon | Przenosi głos z mieszkania na panel zewnętrzny | MIKROFON, MIC, MU | Zły styk sprawia, że Ciebie nie słychać na dole |
| Zaczep | Uruchamia otwieranie drzwi | ZACZEP, SW, LZ, 9 | W niektórych modelach są dwa zaciski i trzeba użyć dokładnie tego, który wskazuje instrukcja |
Jeśli dotąd działał stary aparat, to zwykle masz dobrą wiadomość: system jest już ułożony i nie trzeba nic wymyślać od zera. Gdy już wiesz, z czym masz do czynienia, warto dobrać właściwy unifon, bo od tego zależy, czy instalacja zadziała od razu.
Jaki unifon pasuje do takiego pionu
Do instalacji 6-żyłowej wybieram unifon analogowy wielożyłowy, a nie model cyfrowy 2-wire. To ważne, bo liczba przewodów w ścianie nie jest tylko detalem montażowym - ona mówi, jaki rodzaj systemu masz w budynku. Uniwersalne aparaty analogowe zwykle obsługują kilka wariantów instalacji, ale dopiero po ustawieniu zworek albo przełączników.
W praktyce najbezpieczniej działa zasada: jeśli aparat w specyfikacji ma obsługę 4, 5 i 6 przewodów, to jest sensowny kandydat do bloku z klasycznym pionem. Jeśli widzisz wyłącznie system dwuprzewodowy, odkładasz go bez żalu. Takie urządzenie nie pasuje do starej analogowej instalacji, nawet jeśli na pierwszy rzut oka „ma słuchawkę i przycisk otwierania”.
| Typ unifonu | Kiedy pasuje | Plus | Minus |
|---|---|---|---|
| Analogowy wielożyłowy 4/5/6 | Stare bloki, klasyczne piony | Zwykle wystarczy przepiąć przewody i ustawić zworki | Trzeba trafić w poprawny tryb pracy |
| Uniwersalny analogowy | Gdy nie znasz producenta starego unifonu | Największa szansa dopasowania do różnych instalacji | Nadal wymaga dokładnej konfiguracji |
| Cyfrowy 2-wire | Nowoczesne systemy magistralne | Mniej przewodów i prostsza magistrala | Zwykle nie działa w starym pionie bez wymiany całej centrali |
Jeżeli w instrukcji nowego aparatu widzisz zworki, to dobry znak. Właśnie nimi ustawiasz zgodność z instalacją, a przy modelach wielożyłowych to często różnica między podłączeniem „na próbę” a montażem, który działa od pierwszego testu. Dalej zostaje już tylko spokojne przygotowanie przewodów i samego miejsca montażu.
Co przygotować przed odłączeniem starych przewodów
Na tym etapie nie robię niczego gwałtownie. Najpierw fotografuję stary unifon, potem opisuję przewody i dopiero na końcu odkręcam zaciski. To proste zabezpieczenie oszczędza najwięcej czasu, bo jeśli coś pójdzie nie tak, zawsze można wrócić do punktu wyjścia. Przy wymianie po raz pierwszy traktuję też ścianę jako część układanki - nowy aparat warto zamontować mniej więcej na wygodnej wysokości, zwykle około 1,55 m do górnej krawędzi obudowy.
- Wkrętak krzyżakowy PH1 - do otwarcia obudowy i zacisków.
- Mały płaski śrubokręt - przydaje się przy drobnych korektach i niektórych zaciskach.
- Telefon z aparatem - zdjęcie starego podłączenia jest ważniejsze niż pamięć.
- Taśma i marker - dzięki nim oznaczysz żyły zanim je odłączysz.
- Ściągacz izolacji lub nożyk - tylko do lekkiego odświeżenia końcówek, nie do brutalnego cięcia.
Jeśli wymieniasz aparat w lokalu, zwykle pracujesz wyłącznie na stronie niskonapięciowej. Zasilaczy domofonowych z 230 V nie ruszam bez potrzeby, bo to już nie jest zwykła wymiana słuchawki, tylko praca przy części wspólnej instalacji. Gdy masz już przewody oznaczone i zdjęcie w telefonie, można przejść do samego podłączenia.
Jak podłączyć unifon krok po kroku

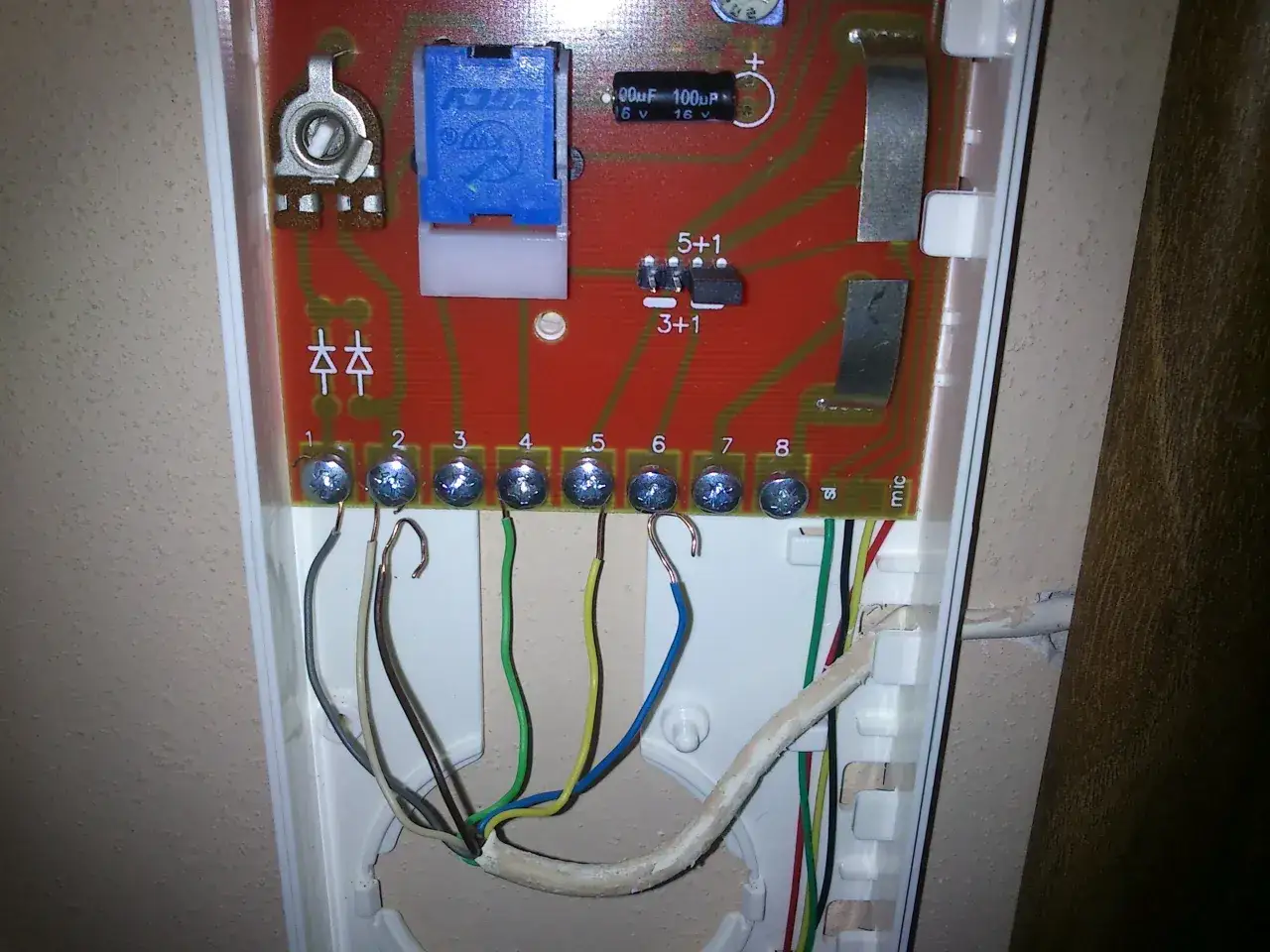

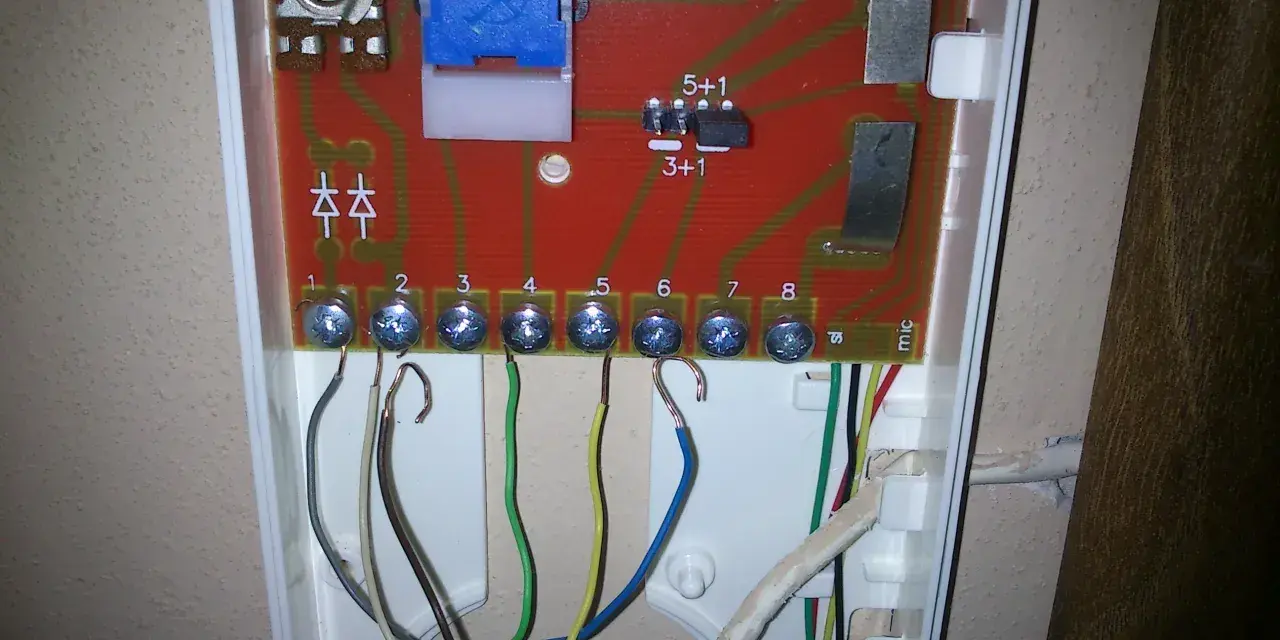

- Otwórz nowy unifon i znajdź listwę zaciskową oraz zworki konfiguracyjne.
- Ustaw tryb pracy zgodny z instalacją 6-żyłową, zanim zaczniesz wpinać przewody.
- Przełóż przewody przez otwór obudowy i sprawdź, czy końcówki są równe oraz dobrze odizolowane.
- Podłącz przewód masy do zacisku oznaczonego jako masa, minus lub GND.
- Wepnij pozostałe żyły zgodnie z funkcją: wywołanie, głośnik, mikrofon i zaczep.
- Dokręć każdy zacisk, zamknij obudowę i przetestuj dzwonek, rozmowę oraz otwieranie drzwi.
Najważniejsza zasada brzmi: przewód ma trafić do zacisku o tej samej funkcji, nie do „takiego samego koloru”. Jeśli aparat ma dwa osobne styki zaczepu, używam wyłącznie tego, który wskazuje instrukcja dla konkretnego trybu instalacji. W modelach uniwersalnych to właśnie zworki decydują, czy aparat zachowa się jak wersja 4-, 5- czy 6-żyłowa.
| Funkcja instalacji | Co zwykle widzisz na aparacie | Jak postąpić |
|---|---|---|
| Masa | MASA, GND, -, 0L | Podłącz jako pierwszy, bo ułatwia dalsze porównanie żył |
| Wywołanie | WYWOŁANIE, RING, CA | Jeśli dzwonek nie działa, sprawdzaj ten przewód w pierwszej kolejności |
| Głośnik | GŁOŚNIK, SPK, SU | Po jego podłączeniu powinieneś słyszeć głos z klatki |
| Mikrofon | MIKROFON, MIC, MU | Po testach z góry usłyszysz, czy Twój głos dochodzi poprawnie |
| Zaczep | ZACZEP, SW, LZ, 9 | Sprawdź otwieranie drzwi kilka razy z rzędu, nie tylko jeden raz |
Jeżeli po złożeniu obudowy wszystko wygląda dobrze, ale system zachowuje się nietypowo, nie przepinaj przewodów chaotycznie. Lepiej najpierw odczytać objawy, bo one bardzo często wskazują, która żyła jest źle wpięta. To prowadzi prosto do następnego kroku: diagnostyki najczęstszych błędów.
Jak rozpoznać, że coś jest podłączone źle
Przy domofonie najcenniejsza jest obserwacja. Jeśli jeden element działa, a drugi nie, zawęża to problem do konkretnej funkcji. Dzięki temu nie trzeba ruszać całej instalacji - wystarczy sprawdzić właściwy przewód, zacisk albo zworkę.
| Objaw | Najbardziej prawdopodobna przyczyna | Co sprawdzam najpierw |
|---|---|---|
| Dzwonek nie działa, ale rozmowa jest | Źle wpięte wywołanie albo masa, czasem zła konfiguracja zworki | Przewód wywołania i zacisk wspólny |
| Słychać osobę z klatki, ale Ciebie nie słychać | Problem z mikrofonem | Zacisk mikrofonu i jego dokręcenie |
| Ciebie słychać, ale nie słyszysz rozmówcy | Przewód głośnika jest źle wpięty | Tor głośnika oraz ewentualną zamianę z mikrofonem |
| Drzwi nie otwierają się po naciśnięciu przycisku | Problem z zaczepem, masą albo zasilaniem elektrozaczepu | Zacisk otwierania i jego zgodność z instrukcją |
| Są trzaski, buczenie albo sprzężenia | Luźne przewody, zbyt duża czułość mikrofonu lub pomylone tory audio | Dokręcenie zacisków i korekta ustawień, jeśli aparat ją umożliwia |
Jeśli problem dotyczy tylko Twojego mieszkania, najczęściej winny jest unifon albo lokalne podłączenie. Jeśli podobne objawy mają też sąsiedzi, szukam usterki poza lokalem, bo wtedy bardziej prawdopodobny jest problem w pionie, panelu wejściowym albo zasilaniu całego systemu. Gdy już wiadomo, co zwykle zawodzi, łatwiej ocenić, czy warto kończyć pracę samemu, czy lepiej zlecić ją fachowcowi.
Ile kosztuje wymiana i kiedy lepiej wezwać fachowca
W 2026 roku prosta wymiana unifonu w mieszkaniu nie jest zwykle droga, ale koszt rośnie, kiedy trzeba diagnozować starą instalację, szukać przerwy w przewodzie albo dopasowywać nietypowy model. W praktyce sam aparat do instalacji 4/5/6-żyłowej zwykle kosztuje mniej niż robocizna, więc przy starszych blokach najważniejsze pytanie brzmi nie „ile kosztuje słuchawka”, tylko „ile czasu zajmie diagnoza”.
| Pozycja | Orientacyjny koszt | Kiedy się pojawia |
|---|---|---|
| Unifon analogowy uniwersalny | 45-95 zł | Przy zwykłej wymianie w mieszkaniu |
| Model z regulacją i dodatkowymi funkcjami | 65-120 zł | Gdy chcesz lepszą ergonomię albo większą kompatybilność |
| Robocizna za wymianę unifonu | 90-220 zł | Gdy zlecasz montaż firmie lub elektrykowi |
| Diagnostyka i dojazd | 120-250 zł | Gdy system nie działa jednoznacznie albo wymaga pomiarów |
| Lokalizacja uszkodzenia w pionie | często powyżej 150 zł | Gdy problem nie dotyczy tylko jednego lokalu |
Samodzielny montaż ma sens, kiedy masz stary aparat, czytelne oznaczenia i dokładnie taki sam typ instalacji. Jeśli nie wiesz, który przewód jest który, albo wcześniej ktoś przerabiał układ „na skrętkę i taśmę”, oszczędzam czas na eksperymentach. W blokach to szczególnie ważne, bo źle wykonana próba potrafi popsuć działanie nie tylko u Ciebie, ale i w całym pionie.
Co sprawdzić po montażu, żeby system działał stabilnie
Po zamknięciu obudowy nie kończę pracy od razu. Zawsze robię szybki test w tej samej kolejności: dzwonek, rozmowa, otwieranie drzwi. Dopiero potem oceniam, czy trzeba skorygować czułość mikrofonu, głośność wywołania albo jeszcze raz dociągnąć zaciski.
- Sprawdź, czy dzwonek uruchamia się za każdym razem, a nie tylko sporadycznie.
- Przetestuj rozmowę w obie strony - najpierw z klatki do mieszkania, potem odwrotnie.
- Naciśnij przycisk otwierania drzwi kilka razy z rzędu, nie tylko jeden raz.
- Upewnij się, że przewody nie są zgniecione przez obudowę i nie wysuwają się z zacisków.
- Zapisz albo zachowaj zdjęcie końcowego podłączenia, bo przy następnej wymianie oszczędzi Ci to połowę roboty.
Jeżeli wszystko działa stabilnie, masz temat zamknięty bez nadmiarowych przeróbek. W instalacji 6-żyłowej najlepiej sprawdza się metodyczne podejście: rozpoznanie typu systemu, dobór zgodnego unifonu, porządne oznaczenie żył i test trzech podstawowych funkcji. To wystarcza w większości mieszkań, a gdy schemat jest nieczytelny albo objawy są sprzeczne, rozsądniej zatrzymać się na etapie diagnozy niż zgadywać przy zaciskach.
