Jak podłączyć domofon do furtki w bloku i uniknąć błędów?

W bloku mieszkalnym podłączenie domofonu przy furtce to nie tylko kwestia kilku przewodów. Trzeba jeszcze dopasować typ systemu, właściwy elektrozaczep, zasilanie i sposób prowadzenia kabla tak, żeby instalacja działała stabilnie przez lata. W praktyce pytanie o to, jak podłączyć domofon do furtki, sprowadza się do sprawdzenia, co już jest w budynku i gdzie dokładnie kończy się odpowiedzialność wspólnoty, a zaczyna sam montaż.

Jak działa połączenie domofonu z furtką

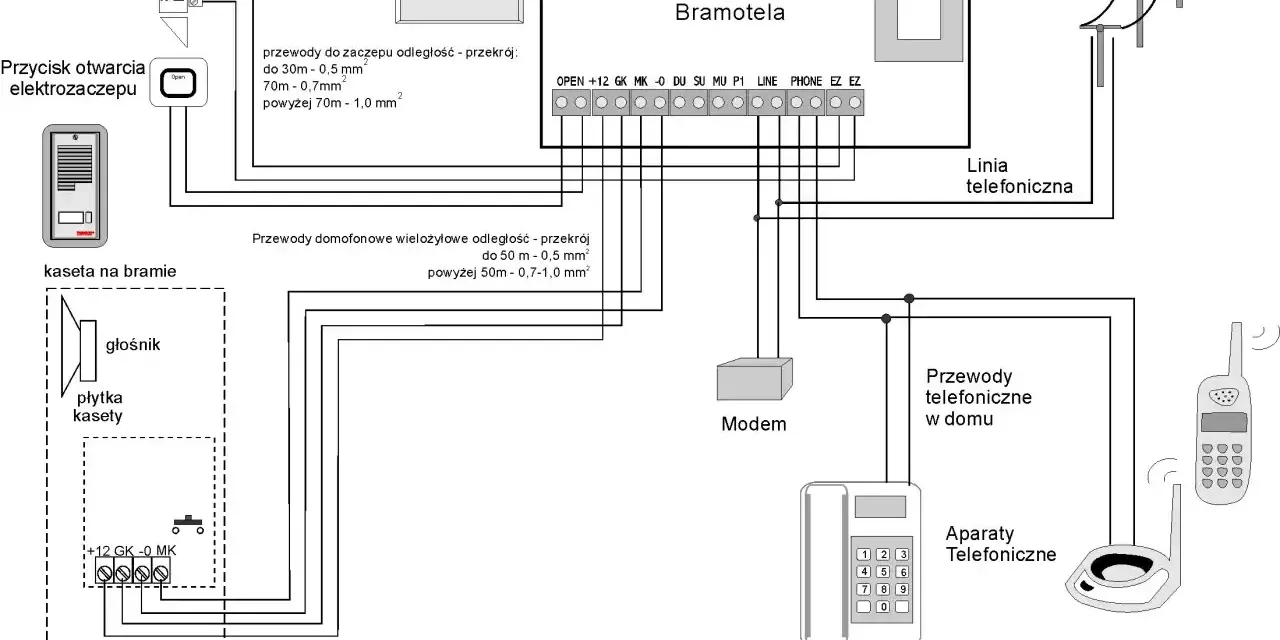

Ja zawsze rozbijam taką instalację na cztery elementy: panel przy furtce, unifon albo monitor w mieszkaniu, zasilacz i sam zamek w skrzydle furtki. Panel wysyła sygnał rozmowy i otwarcia, a zwolnienie przejścia robi elektrozaczep albo zwora elektromagnetyczna. W blokach dochodzi jeszcze centrala lub moduł sterujący, dlatego nie każdy przewód da się podłączyć „na wyczucie”.

• NO to styk normalnie otwarty; po podaniu sygnału obwód się zamyka i zamek dostaje zasilanie.
• NC to styk normalnie zamknięty; obwód działa w stanie spoczynku i rozłącza się przy sterowaniu.
• COM to wspólny punkt przekaźnika, do którego podpina się drugą stronę obwodu.
• Elektrozaczep standardowy pozostaje zamknięty bez prądu i otwiera się po podaniu napięcia.
• Zwora elektromagnetyczna trzyma furtkę zamkniętą, dopóki płynie prąd, więc działa odwrotnie.

Ta różnica jest ważniejsza, niż wielu osobom się wydaje, bo od niej zależy nie tylko sam komfort otwierania, ale też zachowanie furtki przy zaniku zasilania. Z tego powodu przed pierwszym przykręceniem obudowy sprawdzam, co dokładnie już siedzi w instalacji. Mając to ustalone, można spokojnie przejść do przygotowania materiałów.

Co przygotować przed montażem

Przed montażem zbieram wszystkie dane o instalacji, bo późniejsze poprawki zajmują więcej czasu niż porządne przygotowanie. W bloku mieszkalnym szczególnie pilnuję zgodności z istniejącym systemem, a przy samodzielnej furtce sprawdzam przede wszystkim parametry zamka i przewodu. Najczęściej spotkasz instalacje 2-, 4- albo 6-żyłowe, ale zawsze liczy się instrukcja konkretnego zestawu.

Do takich instalacji zwykle wybieram przewód zgodny z instrukcją producenta; przypadkowa skrętka komputerowa bywa słabym pomysłem, jeśli zestaw nie jest do niej przystosowany. Jeśli nie mam pewności co do modelu, robię zdjęcie tabliczki znamionowej i zacisków, a dopiero potem szukam schematu. To oszczędza najwięcej nerwów, zwłaszcza gdy instalacja była już wcześniej przerabiana.

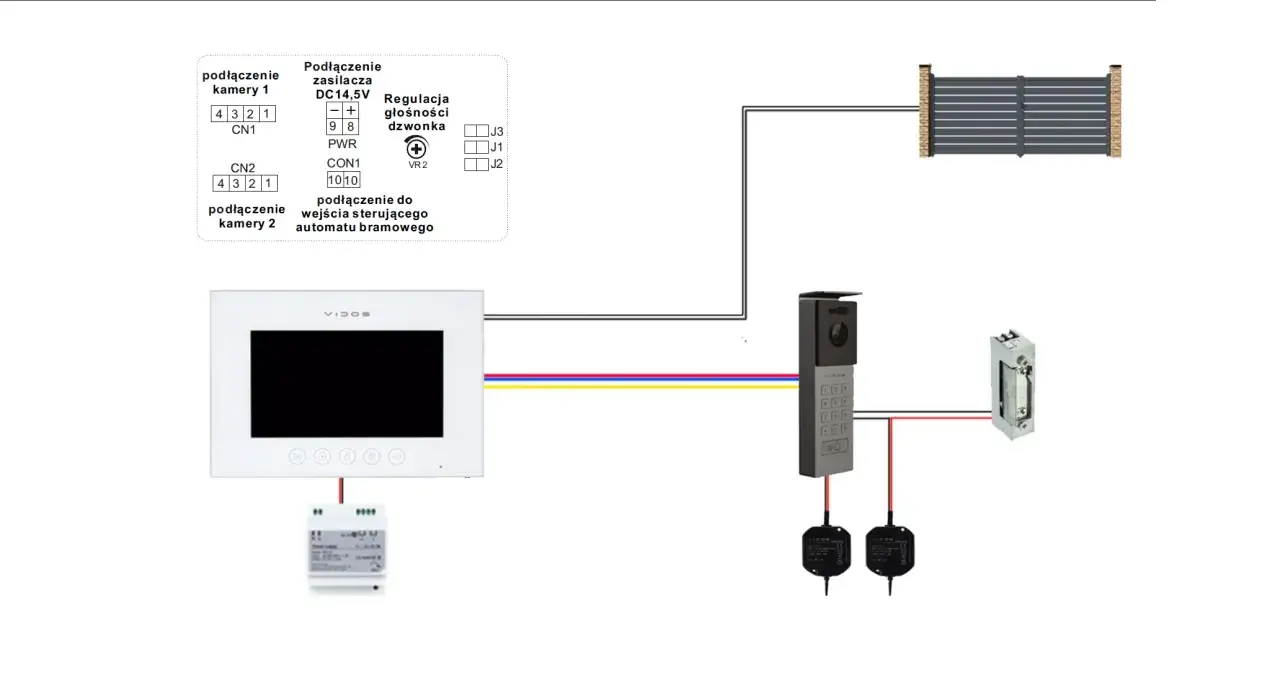

Jak podłączyć instalację krok po kroku

Gdy wiem już, co mam na miejscu, przechodzę do samego połączenia. Ja zawsze zaczynam od bezpieczeństwa i od oznaczenia przewodów, bo przy furtce bardzo łatwo pomylić żyły, jeśli ktoś wcześniej zrobił chaotyczną przeróbkę.

1. Odłącz zasilanie i upewnij się, że na przewodach nie ma napięcia. Jeśli system ma osobny zasilacz, wyłącz także jego obwód.
2. Zamontuj panel przy furtce i zasilacz w miejscu suchym, przewiewnym i dostępnym do serwisu. Zostaw niewielki zapas przewodu, żeby później dało się go ponownie ułożyć.
3. Połącz żyły komunikacyjne zgodnie ze schematem producenta. W systemach cyfrowych nie zamieniaj przewodów „na oko”, bo jedna pomyłka potrafi zatrzymać całą instalację.
4. Podłącz zamek do właściwego wyjścia: standardowy elektrozaczep zwykle trafia na NO, a zwora elektromagnetyczna lub zaczep rewersyjny na NC.
5. Jeśli urządzenie wymaga osobnego zasilania, włącz je dokładnie tak, jak przewiduje dokumentacja. W wielu problematycznych instalacjach to właśnie ten punkt jest pominięty albo zrobiony niedbale.
6. Uszczelnij połączenia, zamknij obudowę i zrób test rozmowy oraz otwierania furtki z kilku punktów systemu, nie tylko z jednego mieszkania.

W praktyce najwięcej czasu zajmuje nie samo przykręcenie panelu, ale porządne ułożenie przewodów i sprawdzenie, czy elektrozaczep nie reaguje z opóźnieniem albo zbyt słabo. Jeśli furtka otwiera się, ale zamek buczy lub grzeje się bez wyraźnego powodu, wracam do zasilania i typu zaczepu. Taki objaw zwykle mówi więcej niż sam schemat na papierze. Z tego miejsca naturalnie przechodzę do pytania, jaki system w ogóle ma sens w bloku.

Jaki system ma sens w bloku mieszkalnym

W blokach mieszkalnych najczęściej nie wygrywa najbardziej rozbudowany sprzęt, tylko ten, który pasuje do istniejącej infrastruktury. Ja patrzę tu przede wszystkim na liczbę lokali, długość okablowania i to, czy wspólnota chce tylko otwierania furtki, czy także obrazu i obsługi z telefonu.

W praktyce najlepszy jest system, który da się bezboleśnie wpiąć w to, co już działa. Jeśli ktoś próbuje wymienić tylko kasetę przy furtce, a resztę zostawia „jak było”, właśnie tam najczęściej rodzą się problemy z dźwiękiem, otwieraniem i zasilaniem. I dokładnie w takich miejscach pojawiają się najdroższe poprawki.

Najczęstsze błędy, które potem trudno odkręcić

Najczęstsze błędy wyglądają banalnie, ale ich skutki są kosztowne, bo po montażu trzeba rozbierać obudowę, szukać przerw i poprawiać połączenia w trudnym miejscu. Z mojego doświadczenia najwięcej usterek wynika nie z wad urządzenia, tylko z pośpiechu przy kablach.

• Pomylone NO i NC - zamek działa odwrotnie albo w ogóle nie reaguje.
• Zbyt cienki przewód - na krótkim odcinku bywa jeszcze akceptowalny, ale przy dłuższej trasie powoduje spadek napięcia.
• Brak osobnego zasilania tam, gdzie jest potrzebne - zamek otwiera się niestabilnie albo buczy.
• Nieuszczelnione połączenia przy furtce - wilgoć robi swoje szybciej, niż większość osób zakłada.
• Mieszanie instalacji wspólnej z prywatną - w bloku może to unieruchomić nie tylko jedną furtkę, ale cały system wejściowy.
• Ignorowanie schematu producenta - w domofonach nie ma miejsca na zgadywanie, bo różne zestawy mają różne logiki pracy.

Jeżeli po testach dźwięk działa, ale furtka raz otwiera się normalnie, a raz tylko „klika”, zwykle winny jest zasilacz, długość kabla albo zły typ zaczepu. To właśnie moment, w którym łatwo odróżnić instalację zrobioną poprawnie od tej złożonej „na szybko”. W budynku wielorodzinnym taki błąd szybko odbija się nie tylko na jednym mieszkaniu.

Kiedy montaż lepiej oddać instalatorowi

Są sytuacje, w których sam montaż przestaje być oszczędnością, a staje się ryzykiem dla całego budynku. Ja bez wahania odsyłam to do fachowca, gdy instalacja ma obsłużyć wspólną furtkę w bloku, wymaga ingerencji w rozdzielnię albo trzeba połączyć domofon z czytnikiem, bramą i dodatkowym zamkiem.

• gdy system jest wieloabonentowy i nie wiadomo, gdzie kończy się wspólny pion;
• gdy trzeba podłączyć zasilacz do 230 V;
• gdy przewód do furtki jest długi, a napięcie na końcu trasy spada;
• gdy pojawia się integracja z kontrolą dostępu, kartami lub aplikacją;
• gdy wspólnota albo administrator wymaga protokołu i uporządkowanej dokumentacji.

W takich warunkach błąd nie kończy się na jednej niedziałającej furtce. Często wyłącza też komunikację w innych mieszkaniach, a wtedy koszt poprawki rośnie szybciej niż sama robocizna. To dobry punkt, żeby zamiast improwizować, zatrzymać się na chwilę i zrobić instalację zgodnie z projektem. A potem warto zadbać o detale, które decydują o trwałości całego układu.

Jak nie poprawiać furtki po pierwszym deszczu

Jeśli chcę, żeby domofon przy furtce nie wrócił po miesiącu jako reklamacja, zostawiam po sobie porządek w kablach, opis zacisków i test działania w różnych warunkach. W praktyce pomaga kilka prostych rzeczy.

• Zostawienie zapasu przewodu przy panelu i zasilaczu.
• Opisanie żył przed zamknięciem obudowy.
• Zabezpieczenie połączeń przed wilgocią i naprężeniem.
• Sprawdzenie otwierania po pełnym zamknięciu furtki, a nie tylko „na stole”.
• Zapisanie modelu zaczepu, zasilacza i panelu na potrzeby późniejszego serwisu.

Najlepiej działają instalacje, które są proste, zgodne ze schematem producenta i dobrane do realnych warunków budynku, a nie do samej listy funkcji. Jeśli blok ma wspólny system wejściowy, najpierw ustal zgodność urządzeń, a dopiero potem myśl o samym montażu przy furtce.
