W bloku z domofonem 2-żyłowym najwięcej problemów nie bierze się z samego montażu, tylko z pomylenia typu systemu, adresu unifonu albo biegunowości przewodów. Poniżej pokazuję, jak podejść do wymiany albo przepięcia aparatu bez zgadywania, co oznaczają zaciski, kiedy dwa przewody wystarczą, a kiedy lepiej zatrzymać się i sprawdzić centralę. Dorzucam też typowe błędy, dzięki którym można oszczędzić sobie cichego unifonu i niepotrzebnego rozkręcania ściany.
Najpierw sprawdź system, oznaczenia i adres unifonu
- W instalacji 2-żyłowej dwa przewody niosą zwykle zasilanie, wywołanie i rozmowę w jednej magistrali.
- Nie każdy unifon pasuje do każdego bloku, bo liczy się typ systemu, a nie tylko liczba zacisków.
- W wielu układach polaryzacja ma znaczenie, więc warto podłączyć przewody zgodnie z oznaczeniami.
- Jeśli system jest cyfrowy, unifon może wymagać ustawienia adresu lub zworek.
- Przed odpięciem starych przewodów zawsze robię zdjęcie i opisuję zaciski.
- Po montażu trzeba sprawdzić nie tylko dzwonienie, ale też rozmowę i otwieranie drzwi.
Co oznacza domofon 2-żyłowy w bloku
W bloku mieszkalnym instalacja 2-żyłowa oznacza zazwyczaj magistralę, czyli wspólną linię, którą jeden system obsługuje wiele mieszkań. Dla lokatora najważniejsze jest to, że dwa przewody nie oznaczają dwóch funkcji w prostym sensie: ta sama para żył może przenosić sygnał rozmowy, wywołanie i elementy sterowania zaczepem.
W praktyce taki system bywa wygodniejszy przy modernizacji, bo nie wymaga prowadzenia osobnych kabli do każdego mieszkania. Ma jednak jedną ważną cechę: jeśli coś jest podłączone niezgodnie z instrukcją, problem może dotknąć nie tylko jednego unifonu, ale całego pionu. To dlatego przy domofonach 2-żyłowych nie lubię montażu „na oko” i wolę zacząć od rozpoznania systemu, zanim w ogóle sięgnę po śrubokręt.
Warto też odróżnić instalację 2-żyłową od starego analogowego układu wielożyłowego. Tam często każda funkcja ma osobny przewód, a w systemie 2-żyłowym liczy się przede wszystkim zgodność z centralą i typem unifonu. To ważne, bo od tego zależy, czy wystarczy prosta podmiana aparatu, czy trzeba jeszcze dopasować adresację i zworki.
Jak sprawdzić, czy nowy unifon będzie pasował
Zanim podłączysz cokolwiek, sprawdź trzy rzeczy: oznaczenia zacisków, typ systemu i sposób adresowania. To właśnie na tym etapie najczęściej wychodzi, że mieszkanie ma instalację cyfrową 2-żyłową, a kupiony aparat jest uniwersalny tylko z nazwy.
| Co sprawdzić | Na co patrzeć | Dlaczego to ważne |
|---|---|---|
| Oznaczenia na starym unifonie | L+, L-, LINE, BUS, +, - albo opis producenta | To podpowiada, jak nowy aparat ma przyjąć przewody |
| Liczba przewodów w ścianie | Najczęściej dwie aktywne żyły, czasem więcej niewykorzystanych | Nie każdy przewód w puszce musi być potrzebny do nowego aparatu |
| Typ systemu | Analogowy, cyfrowy albo cyfrowo-analogowy | Od tego zależy zgodność z centralą i adresowanie |
| Zworki lub adres | Pola adresowe, przełączniki, mostki konfiguracyjne | W systemach cyfrowych unifon musi mieć poprawny adres lokalu |
| Instrukcja producenta | Opis terminali i ustawień dla konkretnego modelu | Różne marki używają podobnych, ale nie identycznych oznaczeń |
Ja zwykle robię jeszcze jedną rzecz: porównuję stary aparat z nowym i sprawdzam, czy nowy rzeczywiście jest przeznaczony do instalacji 2-żyłowej, a nie tylko do domofonu „z dwoma przewodami gdzieś w środku”. To niby drobna różnica, ale właśnie ona oddziela szybką wymianę od długiego szukania, czemu dzwonek milczy.
Jeśli w mieszkaniu są tylko dwa aktywne przewody, a nowy unifon ma kilka zacisków, to nie jest powód do paniki. Często część terminali odpowiada za funkcje dodatkowe, przycisk pomocniczy albo konfigurację systemu. Gdy już wiesz, że aparat pasuje, można przejść do samego przepięcia przewodów.
Jak podłączyć domofon w bloku 2 przewodowym krok po kroku
W tej części liczy się porządek, bo przy domofonie największym błędem nie jest sama śrubka, tylko zgadywanie kolejności. Jeśli mam opisać cały proces najkrócej, to wygląda on tak: rozpoznaj system, sfotografuj stare połączenie, podłącz przewody zgodnie z oznaczeniami, ustaw adres, a na końcu zrób pełny test.
- Odłącz zasilanie, jeśli masz do niego bezpieczny dostęp. Nie dotykaj strony 230 V w zasilaczu ani żadnych elementów, których nie rozumiesz. W bloku część pracy da się wykonać przy samym unifonie, ale po stronie zasilania i centrali lepiej nie improwizować.
- Zrób zdjęcie starego podłączenia. To najprostsza forma zabezpieczenia. Nawet jeśli coś odkręcisz w złej kolejności, fotografia pozwala wrócić do pierwotnego układu bez zgadywania.

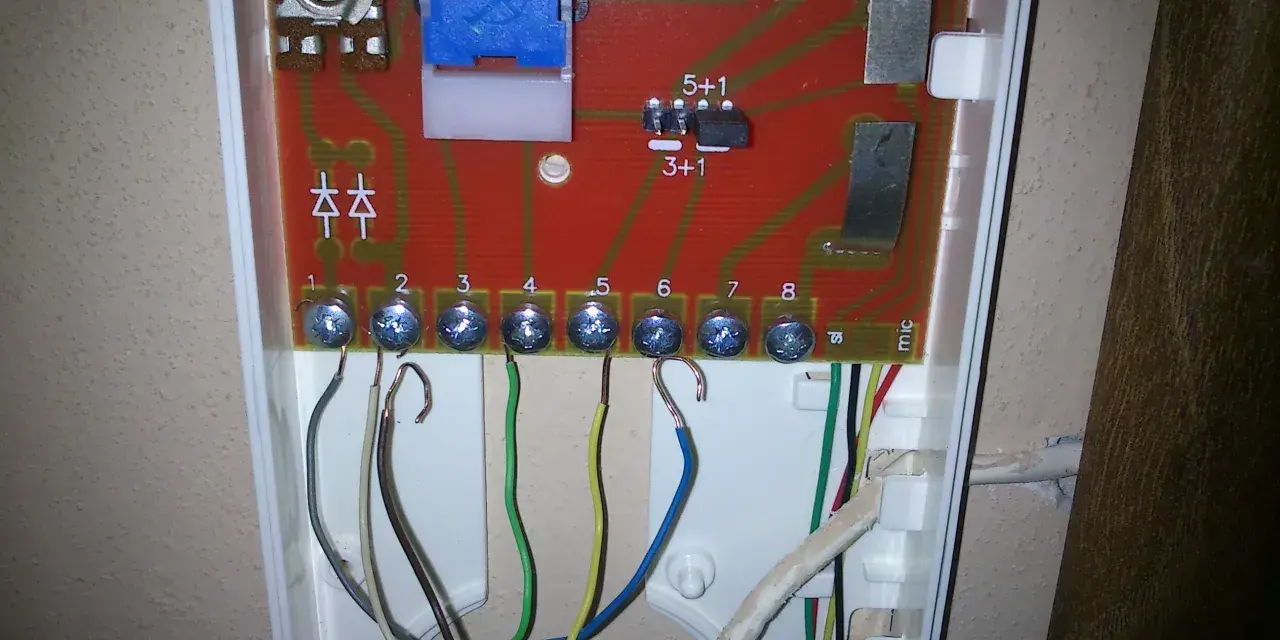

- Oznacz dwa aktywne przewody. W wielu systemach 2-żyłowych biegunowość ma znaczenie, więc zapisuję sobie, który przewód szedł do którego zacisku: L+, L-, +, -, LINE lub BUS. Kolor izolacji bywa przypadkowy, więc nie ufam mu bez sprawdzenia.

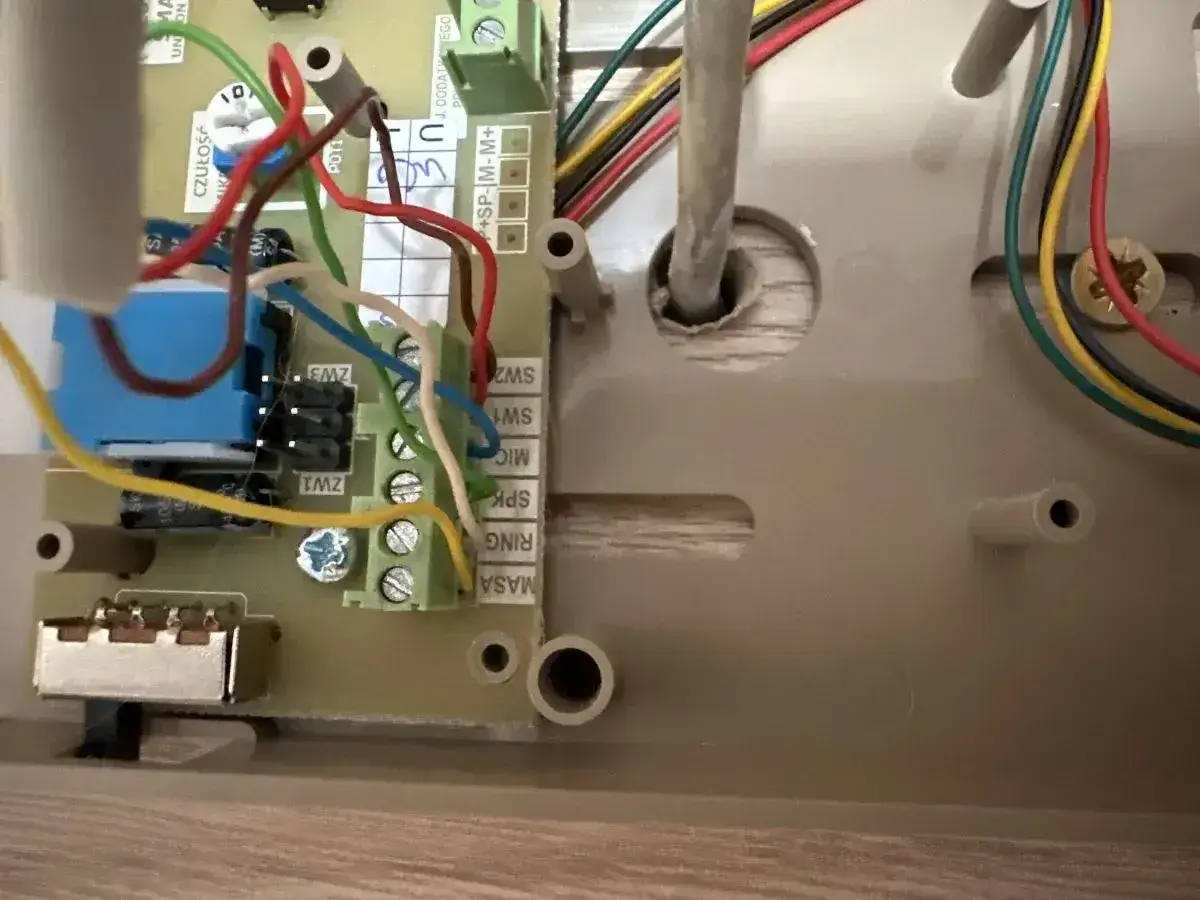

- Podłącz przewody do nowych zacisków. Jeśli instrukcja pokazuje terminale L+ i L-, wpinam przewody dokładnie tam. Jeżeli nowy aparat ma oznaczenie LINE i GND, robię to zgodnie z dokumentacją producenta. Nie zamieniam funkcji „na próbę”, bo w cyfrowych systemach to zwykle tylko wydłuża problem.
- Ustaw zworki albo adres unifonu. W instalacjach cyfrowych każdy lokal może mieć własny adres. Gdy adres jest ustawiony źle albo dwa unifony mają ten sam numer, domofon potrafi działać częściowo, dziwnie albo wcale.
- Schowaj przewody tak, by nie były naprężone. Zbyt mocno dociśnięta żyła potrafi po kilku dniach wysunąć się z zacisku. Lubię zostawić odrobinę luzu, ale bez pętli, które blokują zamknięcie obudowy.
- Sprawdź dzwonek, rozmowę i otwieranie drzwi. Testuję wszystko osobno. Najpierw wywołanie z panelu, potem rozmowę w obie strony, na końcu przycisk otwarcia. Dopiero gdy trzy funkcje działają, uznaję montaż za zakończony.
W praktyce najwięcej czasu zajmuje nie samo skręcenie przewodów, tylko ustawienie aparatu pod konkretny system. W systemach 2-żyłowych spotyka się rozwiązania, w których unifony są wpięte do wspólnej magistrali i każdy musi mieć własne parametry adresowe. To właśnie ten etap najczęściej decyduje, czy instalacja zaskoczy od razu, czy trzeba będzie wracać do puszki po raz drugi.
Jeśli nowy unifon ma dodatkowy przycisk do bramy albo światła, zostawiam go na później, chyba że administrator albo instalator wyraźnie przewidział taką funkcję. Dla samego działania rozmowy i otwierania drzwi ten dodatek zwykle nie jest potrzebny.
Najczęstsze błędy przy montażu
Przy domofonach 2-żyłowych powtarza się kilka błędów, które wyglądają niewinnie, a potem dają bardzo podobne objawy: brak dzwonka, zły dźwięk, ciche rozmowy albo otwieranie tylko czasem. Najlepiej widać to w prostym zestawieniu.
| Błąd | Co się dzieje | Jak to naprawić |
|---|---|---|
| Podłączenie przewodów bez sprawdzenia biegunowości | Dzwonek albo rozmowa nie działa prawidłowo | Wróć do oznaczeń zacisków i podłącz zgodnie z instrukcją |
| Zły typ unifonu | Aparat nie współpracuje z centralą lub działa tylko częściowo | Dobierz model przeznaczony do konkretnego systemu |
| Brak ustawienia adresu | Unifon nie dzwoni albo dzwoni nie to mieszkanie | Sprawdź zworki lub numer lokalu ustawiany na płytce |
| Luz na zaciskach | Domofon działa raz tak, raz nie | Dokręć przewody i upewnij się, że izolacja nie weszła pod zacisk |
| Zakładanie, że każdy 2-żyłowy system jest identyczny | Nowy aparat nie współpracuje ze starą centralą | Porównaj typ systemu, a nie tylko liczbę żył |
Jest jeszcze jeden błąd, który widuję wyjątkowo często: lokator zakłada, że skoro stary aparat miał więcej zacisków, to nowy też trzeba podłączyć „we wszystko”. W praktyce bywa odwrotnie. Część terminali zostaje pusta, bo służy do innych wariantów systemu albo do funkcji opcjonalnych. Jeśli więc wszystko wygląda dziwnie prosto, to często jest właśnie dobrze.
Do tego dochodzi ryzyko charakterystyczne dla bloków: jedna pomyłka potrafi zakłócić cały pion. Jeśli po twojej wymianie zaczynają się skargi sąsiadów, nie szukam winy w głośniku, tylko wracam do połączeń i adresacji. Takie objawy da się zwykle odsiać bez rozbierania całego budynku.
Co zrobić, gdy po podłączeniu nadal nie dzwoni
Jeżeli po montażu unifon milczy, nie zaczynam od wymiany aparatu na kolejny. Najpierw sprawdzam trzy rzeczy: czy przewody siedzą pewnie, czy adres jest właściwy i czy system w ogóle widzi nowy unifon. To najprostsza kolejność, która oszczędza czas i nerwy.
- Sprawdzam, czy przewody są dobrze dokręcone i nie ma zwarcia między żyłami.
- Weryfikuję oznaczenia zacisków jeszcze raz, najlepiej ze zdjęciem starego podłączenia obok.
- Jeśli to system cyfrowy, porównuję ustawienie adresu unifonu z numerem mieszkania.
- Odłączam wszystkie dodatkowe przewody, jeśli aparat ma funkcje opcjonalne, i testuję samą podstawową rozmowę.
- Gdy problem dotyczy kilku mieszkań, zgłaszam usterkę do administracji albo serwisu budynku.
Warto pamiętać, że w magistrali 2-żyłowej jeden źle podłączony unifon może zaburzyć działanie pozostałych. To dlatego czasem lokator ma wrażenie, że „u mnie było dobrze, dopóki nie wymienił sąsiad”. Z technicznego punktu widzenia to całkiem możliwe, więc w takich sytuacjach nie warto długo szukać winy po omacku.
Jeśli mimo poprawnego podłączenia dalej nie ma dźwięku, przyczyna może leżeć w samej centrali, zasilaczu albo uszkodzonym przewodzie w pionie. Wtedy dalsze eksperymenty w mieszkaniu zwykle niewiele dadzą, a tylko wydłużą naprawę.
Ile to kosztuje i kiedy lepiej wezwać serwis
Orientacyjnie prosta wymiana unifonu w mieszkaniu to zwykle koszt rzędu 150–400 zł razem z robocizną, a sam prosty aparat 2-żyłowy bywa dostępny mniej więcej w przedziale 80–250 zł. Jeśli dochodzi diagnoza pionu, adresacja kilku mieszkań albo naprawa zasilacza, budżet szybko rośnie. W praktyce najwięcej płaci się nie za sam montaż, tylko za czas potrzebny na znalezienie przyczyny.
| Zakres prac | Orientacyjny koszt | Kiedy ma sens |
|---|---|---|
| Prosty unifon 2-żyłowy | 80–250 zł | Gdy wymieniasz sam aparat, a centrala działa poprawnie |
| Montaż w mieszkaniu | 150–400 zł | Gdy potrzebujesz pewnego podłączenia i testu funkcji |
| Diagnostyka adresacji lub magistrali | 200–500 zł | Gdy domofon działa tylko częściowo albo problem dotyczy całego pionu |
| Naprawa zasilacza lub centrali | od 300 zł wzwyż | Gdy usterka nie leży w samym unifonie |
Serwis albo administrator są lepszym wyborem także wtedy, gdy trzeba ruszyć przewody wspólne, zasilacz, centralę albo kasetę przy wejściu. W bloku nie wszystko należy do lokatora i nie każdą część instalacji da się bezpiecznie diagnozować samemu. Ja w takich przypadkach wolę zatrzymać się o krok wcześniej, niż później tłumaczyć, dlaczego przestał działać cały pion.
Co sprawdzam przed zamknięciem obudowy
Zanim przykręcę obudowę, robię krótki przegląd końcowy. To proste rzeczy, ale właśnie one najczęściej decydują o tym, czy domofon przejdzie test od razu, czy po dwóch dniach trzeba będzie wracać do mieszkania z tym samym śrubokrętem.
- Sprawdzam, czy przewody nie są zagięte pod ostrym kątem i nie wysuną się po zamknięciu obudowy.
- Patrzę, czy izolacja nie weszła pod zacisk zamiast samej żyły.
- Testuję dzwonek, rozmowę i otwieranie drzwi jeszcze przed pełnym skręceniem pokrywy.
- Zostawiam w środku czytelny opis przewodów albo zdjęcie podłączenia na przyszłość.
- Jeśli aparat ma zworki lub ustawienia systemowe, zapisuję ich konfigurację.
Po takim sprawdzeniu mam większą pewność, że instalacja nie rozjedzie się po pierwszym trzaśnięciu słuchawką. I właśnie o to chodzi w praktycznym podejściu do domofonu w bloku: nie tylko podłączyć, ale jeszcze zrobić to tak, żeby system działał stabilnie, przewidywalnie i bez niepotrzebnych powrotów do rozkręcania obudowy.
